Высокая производительность при высоком давлении

Высокоэффективная, надежная и экономичная модель Alfa Laval Compabloc+ расширяет линейку теплообменников Compabloc, способных работать в самых сложных условиях. Уникальная конструкция разработана с учетом мнений и потребностей заказчиков. Она обеспечивает безопасную эксплуатацию при давлении до 60 бар. Это новейший пример нашего тесного сотрудничества с заказчиками с целью поиска новых способов повышения эффективности технологических процессов.

Преимущества

  • Стабильная работа в самых тяжелых условиях.
  • Уникальная конструкция с полностью закрытой графитовой прокладкой обеспечивает исключительную надежность.
  • Новый теплообменник устраняет «узкие места», расширяя потенциал рекуперации тепловой энергии в средах под высоким давлением.
  • Оптимальная конструкция минимизирует загрязнение. Все детали легко очищаются, что позволяет сохранять исходные тепловые характеристики.
  • Простой и экономичный монтаж. Компактные размеры: новый теплообменник занимает столько же места, что и аналогичные модели линейки Compabloc Classic.



Теплообменники Alfa Laval Compabloc давно стали общепризнанными лидерами рынка благодаря стабильно высоким характеристикам теплопередачи. В модели Compabloc+ сохранены все проверенные на практике преимущества классической конструкции теплообменников Compabloc, объединенные с инновациями, обеспечивающими работу при повышенном давлении. Секрет компании Alfa Laval заключается в использовании принципиально новой конструкции уплотнения +Seal. В отличие от традиционных конструкций с плоскими прокладками, уплотнения +Seal оснащаются полностью закрытыми графитовыми прокладками, впервые примененными в блочном теплообменнике. Это устраняет опасность утечек при давлении 60 бар, а также упрощает техническое обслуживание: уплотнение защищено от избыточной затяжки и выдавливания уплотнительного материала.

.

Alfa Laval Compabloc +Seal

Уплотнение +Seal



Длительная и надежная работа под давлением

Теплообменники Compabloc+ оснащаются уплотнением принципиально новой конструкции с полностью закрытой графитовой прокладкой. Это упрощает техническое обслуживание, защищает от избыточной затяжки и выдавливания уплотнения, а также гарантирует безопасную эксплуатацию, исключая утечки при давлении до 60 бар.

.

Наши эксперты

О теплообменнике Compabloc+

Отличия от теплообменников традиционной конструкции

В чем преимущества теплообменника Compabloc+?

Каким образом компания Alfa Laval упрощает техническое обслуживание оборудования?

Узнайте больше

Обессеривание путем гидродесульфурации

Нефтеперерабатывающие заводы все чаще внедряют установки гидродесульфурации прямогонного бензина, чтобы соответствовать новым нормативам по содержанию серы в моторном топливе. Традиционно для рекуперации тепла в ходе этого энергозатратного процесса применяются кожухотрубчатые теплообменники.

Asian oil refinery worker infront of an Alfa Laval Compabloc welded plate heat exchanger

Все модели теплообменников Compabloc

Тепловой КПД теплообменника Compabloc в 3–5 раз превышает КПД традиционных кожухотрубчатых теплообменников. При этом конструкция отличается большей компактностью, что значительно упрощает монтаж и техническое обслуживание. Конструкция с лазерной сваркой, обеспечивает максимальную надежность при работе с агрессивными средами при высоких давлениях и температурах.

Close up of a detail on an Alfa Laval Compabloc welded plate heat exchanger

Техническое обслуживание теплообменников Alfa Laval Compabloc

Ознакомьтесь с различными программами технического обслуживания и полезными советами по поддержанию теплообменников Compabloc+ в исправном состоянии.

gloves on heat exchanger plate
.

Принцип работы

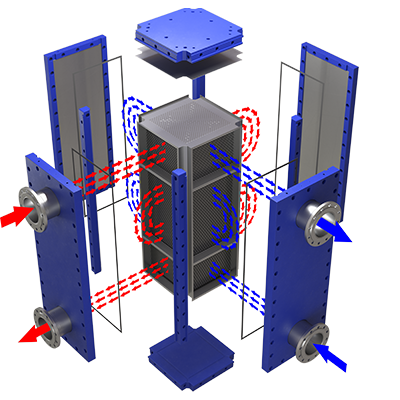

Compabloc - Exploded view

Сердце теплообменника Compabloc — пакет гофрированных теплообменных пластин из нержавеющей стали или иных коррозионностойких материалов. Они соединяются лазерной сваркой в шахматном порядке, образуя каналы.

Потоки горячей и холодной рабочей жидкости подаются в соседние каналы. Гофрированные пластины обеспечивают сильную турбулентность потока, поэтому КПД теплопередачи возрастает, а площадь теплопередачи оказывается на 50–80 % меньше, чем в аналогичных кожухотрубчатых теплообмениках. Кроме того, за счет турбулентности потока значительно сокращается отложение загрязнений. Уникальная конструкция пластин теплообменника Compabloc предотвращает возникновение застойных зон.

Теплообменник Compabloc оснащен перегородками, позволяющими использовать его как одноходовой или многоходовой. При этом число ходов на холодной и горячей сторонах задается независимо, чтобы оптимизировать теплопередачу даже при большой разнице в расходе горячей и холодной рабочей жидкости. Благодаря непревзойденной гибкости рабочих характеристик теплообменник Compabloc всегда работает в оптимальном режиме. Перегородки выдерживают полный вакуум и могут переставляться в случае изменения параметров технологического процесса в будущем.

В теплообменниках Compabloc применяется противоток. Они поддерживают программу работы с пересечением температурных графиков (в одном теплообменнике), когда приближение температур достигает 3 °C (5,4 °F), что позволяет обеспечить максимальную рекуперацию тепла. Благодаря компактности и малому весу теплообменники Compabloc можно устанавливать почти везде — например, монтировать сверху на ректификационной колонне или подвешивать к несущим конструкциям.



Одноходовой теплообменник Compabloc

Двухходовой теплообменник Compabloc

Теплообменник Compabloc жидкость-жидкость

Ребойлер Compabloc

.
